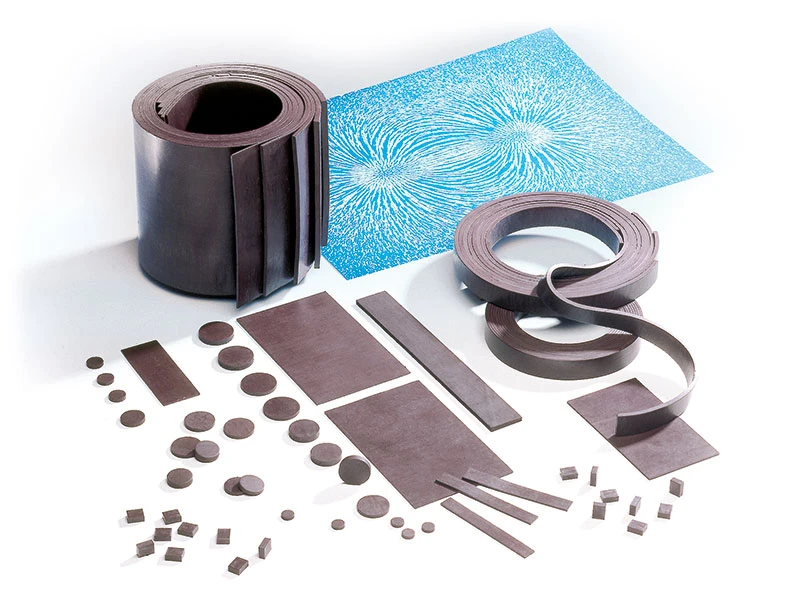

Magnetgummi ist ein anisotroper Magnetwerkstoff aus gummiartigem, flexiblem Kunststoff mit eingelagertem Strontiumferritpulver. Trotz des vergleichsweise großen Bindemittelanteils von etwa 40 Volumenprozent liegt der Magnetgummi hinsichtlich seiner magnetischen Eigenschaften zwischen isotropen und anisotropen Magneten.
PDF herunterladenProdukt | Energieprodukt (B×H)max | Remanenz Br +2 % |
Koerzitivfeldstärke HcB |
HcJ |
Temperaturbeiwert pro 1 °C |
Einsatztemperatur normal / kurzzeitig |
Spezifisches Gewicht g/cm3 |
---|---|---|---|---|---|---|---|
Magnetgummi 150 | 11 kJ/m3 | 240 mT | 150 kA/m | 200 kA/m | -0,2% | 100 °C / max. 150 °C | 3,7 |
Magnetgummi 180 | 13 kJ/m3 | 265 mT | 165 kA/m | 212 kA/m | -0,2% | 100 °C / max. 150 °C | 3,7 |
Produkt | Energieprodukt | Remanenz | Koerzitivfeldstärke | Temperaturbeiwert | Einsatztemperatur | Spezifisches Gewicht | |
---|---|---|---|---|---|---|---|
(B×H)max | Br +2 % | HcB | HcJ | pro 1 °C | normal / kurzzeitig | g/cm3 | |
Magnetgummi 150 | 11 kJ/m³ | 240 mT | 150 kA/m | 200 kA/m | – 0,2 % | 100 °C / max. 150 °C | 3,7 |
Magnetgummi 180 | 13 kJ/m³ | 265 mT | 165 kA/m | 212 kA/m | – 0,2 % | 100 °C / max. 150 °C | 3,7 |

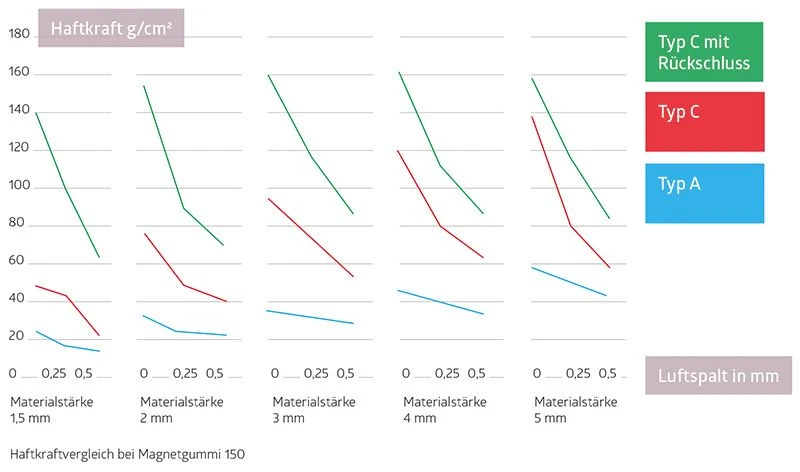

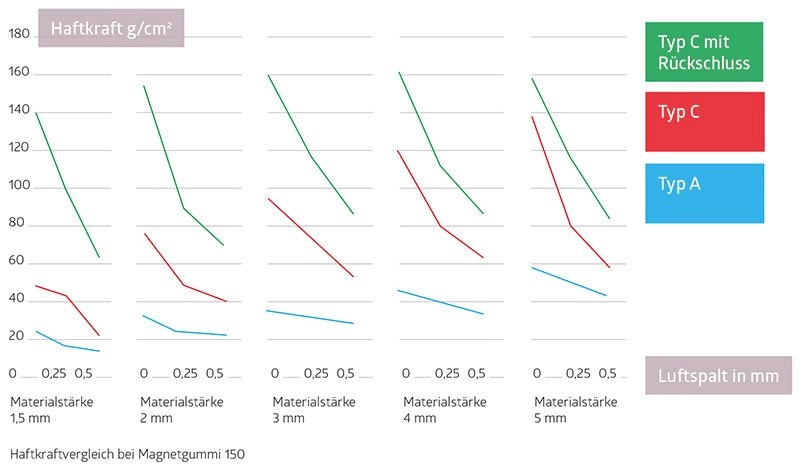

Mit einem Eisenrückschluss aus Stahlblech in 1 mm Stärke wird die Haftkraft bei der Magnetisierung Typ C wesentlich erhöht. Die optimale Haftkraft mit Rückschluss wird erreicht bei den Materialstärken 1,5 und 2,0 mm. Mit zunehmender Materialstärke nimmt der Effekt der Haftkraftverstärkung ab. Beispielhafte Werte für den Magnetgummi 150 entnehmen Sie der Skizze und der Tabelle.
Materialstärke in | Haftkraft g/cm 2 bei 0 mm Luftspalt* | ||
---|---|---|---|
mm | Typ A | Typ C ohne Rückschluss | Typ C mit Rückschluss |
1,5 | 22 | 45 | 140 |
2 | 30 | 75 | 155 |
3 | 35 | 95 | 160 |
4 | 42 | 120 | 160 |
5 | 55 | 138 | 160 |
Axial magnetisiert über Maß H,
Einsatztemperatur bis zu 100 °C, kurzzeitig bis zu 150 °C
Produkteigenschaften |
---|
Maximale Zuschnittsbreite / Polarisierung: 140 mm |
Materialstärken: 1,5 mm, 2 mm, 3 mm, 4 mm, 5 mm, 6 mm, 7 mm, 8 mm |

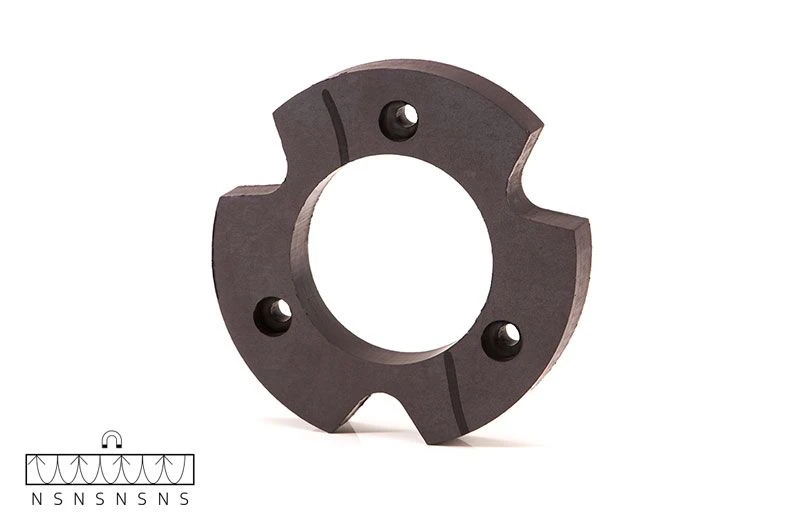

Einseitig mehrpolig auf der Fläche magnetisiert
Einsatztemperatur bis zu 100 °C, kurzzeitig bis zu 150 °C
Produkteigenschaften |
---|
Maximale Zuschnittsbreite / Polarisierung: 440 mm |
Materialstärken: 1,5 mm, 2 mm, 3 mm, 4 mm, 5 mm, 6 mm, 7 mm, 8 mm |
